最新PN1.6国标法兰尺寸对照表

作者: 来源: 日期:2018-4-17 10:47:27 人气:1634

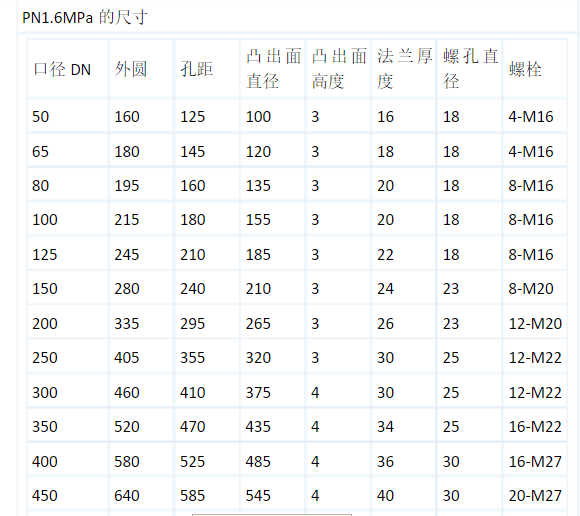

国标法兰尺寸对照表PN1.6MPa的尺寸 口径DN 外圆 孔距 凸出面直径 凸出面高度 法兰厚度 螺孔直

径 螺栓 50 160 125 100 3 16 18 4-M16 65 180 145 120 3 18 18 4-M16 80 195 160 135 3 20 18 8-M16 100 215 180 155 3 20 18 8-M16 125 245 210 185 3 22 18 8-M16 150 280 240 210 3 24 23 8-M20 200 335 295 265 3 26 23 12-M20 250 405 355 320 3 30 25 12-M22 300 460 410 375 4 30 25 12-M22 350 520 470 435 4 34 25 16-M22 400 580 525 485 4 36 30 16-M27 450 640 585 545 4 40 30 20-M27 500 705 650 608 4 44 34 20-M30 600 840 770 718 5 48 41 24-M36 700 910 840 788 5 50 41 24-M36 800 1020 950 898 5 52 41 24-M36 900 1120 1050 998 5 54 41 28-M36 1000 1255 1170 1110 5 56 48 28-M42。
